主要功能及特點：
1) 減少或降低電弧光對于人體的傷害；
2) 減少或降低電弧光短路故障對于設備的損害；
3) 避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；
4) 縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
5) 減少因電弧光故障造成設備停運的時間，更快地恢復供電；
本系統具有以下技術特點：
1) 滿足國標要求電磁兼容（EMC）標準；
2) 符合中國繼電保護設計標準要求；
3) 采用過流及弧光雙重判據，可靠性高；
4) 兼具光纖測溫、微光監測功能，具備高度擴展性；
5) 新型光纖連接傳輸，光電轉換在裝置內完成，抗電磁干擾能力強；
6) 采用過濾干擾光的新型弧光傳感器，監測弧光中的紫外光，具有過濾干擾 光的功能，避免可見光傳感器受環境光照影響引起誤動；
7) 出口動作速度快，純弧光跳閘時間小于 10ms，帶電流雙重判據的動作時間 小于 20ms，遠快于傳統的母線保護，對開關柜的內部弧光故障總切除時間 可以控制在 75ms①以?xún)龋?/span>
8) 全漢字顯示，操作習慣和傳統數字式保護完全一致；
9) 每個弧光邏輯可編程，可顯示故障位置，可整定不同的動作出口；
10)主控單元集成電流單元、弧光采集單元和擴展單元的功能，安裝簡單，對 于不同類型的接線可靈活設置。
11) 內部自帶類似備自投功能的自適應軟件邏輯，可適應不同配置方式，運行狀態自動切換，無需人工干預。
產品技術指標：
|
項目 |
技術參數 |
|
工作電源 |
交流：輸入范圍 85～265V AC， 直流：220V DC 或 110V DC（訂貨注明） 允許偏差：-20%～+15%； 紋波系數：不大于 5% |
|
頻率 |
50Hz 允許偏差: ± 1 Hz |
|
整機功耗 |
< 15W |
|
交流輸入 |
6 路電流 |
|
光纖接口 |
6 路 |
|
信號輸出 |
告警、事故的信號繼電器輸出 |
|
跳閘出口 |
5 路跳閘繼電器出口 |
|
動作時間 |
純弧光判據 < 10ms； 弧光、電流雙判據時的動作時間< 20 ms |
|
工作溫度 |
-10～+55℃ |
|
運輸極限環境溫度 |
-40～+70℃ |
|
貯存極限環境溫度 |
-25～+55℃ |
|
相對濕度 |
5%～95%（最大絕對濕度 28g/m3） |
|
大氣壓力 |
86 KPa～106 KPa |

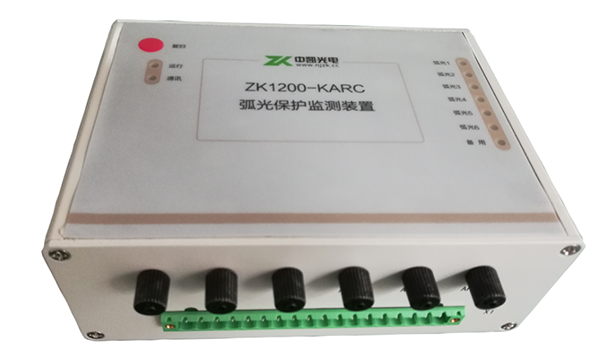

產品圖片：
